Набір автоматики до інвертора. Чи варто?

[СаняТокарь]

Я себе сделал именно по ней Сколько ни смотрел все подключения по этой схеме. На фото плавкие предохранители и УЗИП перевёрнуты, по другому просто не влазило в коробку.



[Serhiy]

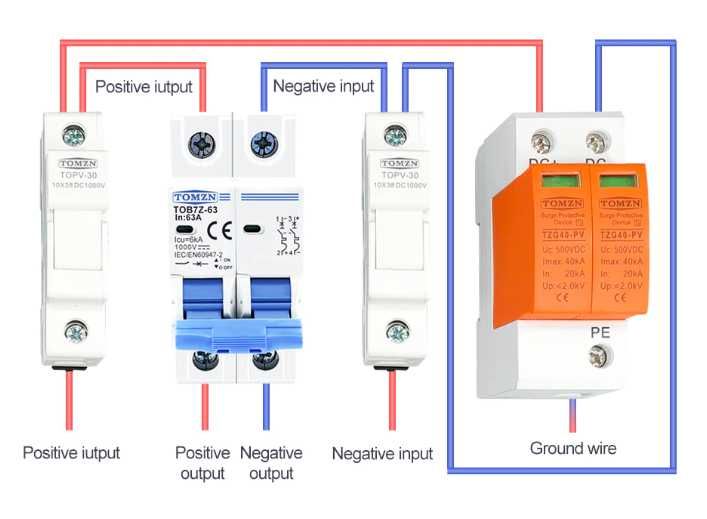

Ця схема є правильною? В мене набір як в першому фото топіку. Дякую

https://ireland.apollo.olxcdn.com/v1/files/lgdvqslnbpuk1-UA/image;s=1000x700

Все вірно. Трохи дивно намальована, певно щоб кабеля на малюнку не перехрещувались.
Також, запобіжник дозволяється ставити лише на +, але це копійчана економія.



[Zinge]

Встановив. Тема закрита. Дякую за відповіді.



[Werewolf]

1) Зачем нужны плавкие, если всё равно ставится автомат?
2) Какого номинала должны быть плавкие вставки?
3) Какого номинала должен быть автомат на панели?
4) Какого номинала должен быть автомат на батарею?



[Serhiy]

1) Зачем нужны плавкие, если всё равно ставится автомат?

автомат ставиться лише для розмикання панелей. якщо в інверторі є - то дублювати не обов'язково
плавкі + ПЗІП = комплект

2) Какого номинала должны быть плавкие вставки?

більше максимального струму КЗ панелей. округлюють в більшу сторону, аби просто так не перегорали

3) Какого номинала должен быть автомат на панели?

більше струму КЗ, а далі який не шкода. В ідеалі щоб мав струм розмикання під навантаженням, який дають панелі. Інакше просто тумблер без навантаження



[Werewolf]

більше максимального струму КЗ панелей. округлюють в більшу сторону, аби просто так не перегорали

А что на счёт автомата для аккума? Каким он должен быть?
Вот на моём инверторе макс. ток зарядки - 120А.



[Serhiy]

А что на счёт автомата для аккума? Каким он должен быть?
Вот на моём инверторе макс. ток зарядки - 120А.

він працює в обидві сторони. який максимальний струм споживання?



[Werewolf]

він працює в обидві сторони. який максимальний струм споживання?

Не более 6.2 кВт, разрешённые инвертором



[Werewolf]

6200/48=130А



[Serhiy]

6200/48=130А

на мою думку, краще ставити 150А. І це знову ж таки, скоріше для вимкнення в аварійній ситуації.



[Anton1111]

Поясніть будь ласка. Якщо інвертор не може працювати без АКБ та може зламатися, то що буде з ним коли DC автомат вимкне батарею? В інструкції до нього написано що має бути автомат на батарею (Must PV18-3224 VPM2).



[yurriy]

Поясніть будь ласка. Якщо інвертор не може працювати без АКБ та може зламатися, то що буде з ним коли DC автомат вимкне батарею? В інструкції до нього написано що має бути автомат на батарею (Must PV18-3224 VPM2).

Це протипожежний автомат. Якщо він спрацював - інвертору вже жаба цицьки дала.



[Werewolf]

Поясніть будь ласка. Якщо інвертор не може працювати без АКБ та може зламатися, то що буде з ним коли DC автомат вимкне батарею? В інструкції до нього написано що має бути автомат на батарею (Must PV18-3224 VPM2).

А разве не может?



[andreuskas]

что на счёт автомата для аккума? Каким он должен быть?

Никаким, не нужен он там.



[andreuskas]

Поясніть будь ласка. Якщо інвертор не може працювати без АКБ та може зламатися, то що буде з ним коли DC автомат вимкне батарею? В інструкції до нього написано що має бути автомат на батарею (Must PV18-3224 VPM2).

Очевидно що виб'є помилку і вимкнеться.



[Dmitry]

Якщо інвертор не може працювати без АКБ .......то що буде з ним коли DC автомат вимкне батарею?

Як що під навантаженням вимкнути то з великою вирогідністю згорять транзистори DC перетворювача, навіть як що він може працювати без батареї



[Anton1111]

Як що під навантаженням вимкнути то з великою вирогідністю згорять транзистори DC перетворювача, навіть як що він може працювати без батареї

не дуже розумію навіщо виробник пише про DC автомат. без навантаження він не спрацює а з навантаженням зламається інвертор.

"To safety operation and regulation compliance, it’s requested to install a separate DC cover-current protector or disconnect device between battery and inverter. It may not be requested to have a disconnect device in some applications, however, it’s still requested to have over-currentprotection installed. Please refer to typical amperage in below table as required fuse or beaker size."

в цілому почитавши коментарі думаю що не треба його



[Werewolf]

Як що під навантаженням вимкнути то з великою вирогідністю згорять транзистори DC перетворювача, навіть як що він може працювати без батареї

Да уж! Я бы "на горячую" автомат аккума вообще не дёргал и от греха даже бы заклеил.
Сначала выключается инвертор, потом отсоединяется батарея.
Кстати, а что на счёт солнечного поля? Для его отключения тоже нужно инвертор тушить?



[Karl]

Кстати, а что на счёт солнечного поля? Для его отключения тоже нужно инвертор тушить?

На ніч те поле кожного дня саме вимикається при працюючому інверторі. Пропадання сонця чи мережі це для нього штатний режим. А пропадання акумулятора - форсмажор.



[Dmitry]

не дуже розумію навіщо виробник пише про DC автомат. без навантаження він не спрацює а з навантаженням зламається інвертор

Як що автомат сам спрацював під навантаженням то скоріше за все інвертору і так кірдик, то вручну не бажано вимикати
