я гадаю що якщо на PV вхід подати через регулятор на тирісторах чи симісторах то після нього буде такі пульсації і наводки що мппт контролер точно згорить , і я не бачив таких регуляторів з зворотнім звязком по амперажу чи напрузі це треба сомому допилювати, тобто вони прсто регулюють а не стабілізують .
Тобишь трансформатор 220в/220в между бензогенератором и входом pv? Это как между причалом и яхтой?
Подскажите готовое решение оптимальное на ваш взгляд. А на теристорах было устройство защиты срабатывающее за ¼ волны. Не получается прикрепить его фото. И не могу вспомнить источник.
якщо генератор чи мережа буде одночасно підключений на AC і PV входи інвертора то на один з входів нада через транс, якщо мережа або генератор підключений тільки до PV то ніякого транса ненада, і все це ви робите на свій страх і ризик, і ніякого гарантійного ремонту не буде.
Я отдаю себе отчёт. Благодарю. Хотя я купил его на экодрайв у меня и так никакой гарантии. Потому и общаюсь здесь дабы предусмотреть подводные камни.
фотка повинна бути менче 5Мб я просто відкриваю пейнтом і нажимаю зберегти і розмір зразу менчає. ну і просто бувають технічні проблеми на сайті.
це реле захисту від перенапруг , але воно не обриває а коротить фазу і нуль при перенапрузі як варістор, це підходить для захисту від імпульсних перенапруг і непрямого попадання блискавки, хоча варістор це простіше надійніше і значно дешевше. В ПЗІП стоять варістори.
А варисторы разве не одноразовые как предохранитель? Благодарю я поинтересуюсь.
Це залежить від енергії, яку вони поглинули. Але швидкість варистора на 2 порядки вища за тиристорну. Тиристор не захистить від коротких потужних імпульсів - не встигне.
у мене перед варісторами стоїть ПЗВ а варістори не коротять фази з нолем а шунтують на землю, тож коли блискавка бє близько і варістори відкриваються то ПЗВ відразу вибиває, тому мій захист багаторазовий, перевірено на практиці уже не один раз, правда під час однеї грози замахався ходити вмикати, разів 6 за 3 години вибивало бо било дуже близько. І як сказав yurriy залежить якої сили імпульс пройде через варистор, в специфікаціях вказують скіки енергії в джоулях він може поглинути, чим більший варістор тим більше він може витримати.
навряд ця схема дасть на виході 15А, конденсатори на первичці скіки не пропустять, це схема понижаючого зарядного від 220В, і для живлення PV некатить ніяк, щоб обмежити ампери це треба БП з подвійним перетворенням з обмеженням по струму, це дуже дорого коштує, що проще купить онлайн стаб який може робити з генератором.
Похоже да. Я нашел ветку на форуме на тему конденсатора в первичной обмотке , транс уходит в резонанс при отключении нагрузки. Вплоть до саморазрушения. Благодарю. На али есть плата 5KW DC130V-330V до DC 340V-385V модуль наддува, полная мощность DC BOOST. Возможно в ней существует ограничитель.? Информаци по ней пока не нашел кроме видео самодельного ибп для стройки.

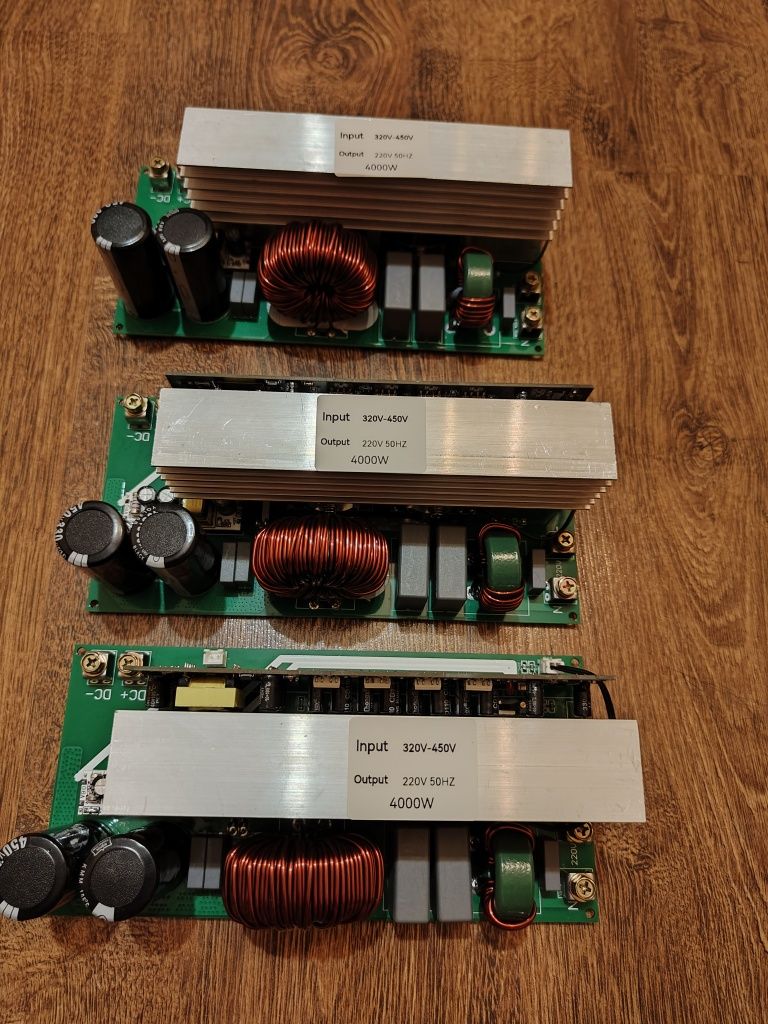

Плата інвертора 4кВт вхід dc 320-450v вихід ac 220v чистий синус
Чому б не скористатись перевіреним робочим варіантом? Абсолютно безпечним як для інвертора, так і для генератора.
