Збірка станції

[DOSMOD]

Інвертор поки купувати не варіант.

Щодо плати то я зможу підсилити доріжки і замінити реле на більш потужне. Але не ясно чи витяне все інше



[Kalan2024]

Інвертор поки купувати не варіант.

Щодо плати то я зможу підсилити доріжки і замінити реле на більш потужне. Але не ясно чи витяне все інше

для чого воно вам не страдайте дурниками, я вам описав як зробить щоб відключалось, а флоата для акб яка працює в циклічному режимі і не потрібно, я два роки заряджаю акб веліка без флоата і релюшок. жодного перезаряду чи перегріву елементів. Але якщо сильно хочеться щоб відключало те реле , то просто нада знайти потужне реле для DC струму або твердотільне і ввімкнути керуючий вивод через ту плату контроля, так весь трум піде через зовнішнє реле а плата лише в ролі логіки.



[DOSMOD]

Продовжую збірку. Закріпив зарядник до каркасу.



[DOSMOD]

Підзібрав нижню частину і буду пристосовувати батарею



[DOSMOD]

Хотів зробити з кутиків бокові підпірки, але бачу то вже зайве. Перевернув на бік картас з батареює - сидить як влита, не вирадає. Верхнініми трубами прижав батарею до основи і так зафіксувалось. Чи краще таки зборку ще підперти щоб не вилізла?



[DOSMOD]

Ось така виходит компоновка станції



[RomanN]

Мабуть можливо зробити свій адаптер, який з одного боку буде зчитувати інформацію з бмс , з іншого керувати напругою та струмом зарядного пристрою.
Зчитувати з бмс доволі легко: в UART порт періодично надсилається запит "зчитати всю інфу одним разом".

Ecgsolax 3kW SP3200 та jikong b2a8s20p

З'єднання інвертора по протоколу pylontech та bms по протоколу 4G-gps ,uart 0 за допомогою конвертора протоколу

greenpowertalk.tech



[DOSMOD]

Мабуть можливо зробити свій адаптер

Я поки таке не потяну по знанням



[DOSMOD]

Продовжую збірку. Автомати заняли своє місце



[DOSMOD]

Продовжую збірку. Почав робити передню панель



[DOSMOD]

Продовжую збірку. Встановив реле для понижаючого модуля і для зарядки. Плюс сам модуль. Понижаючий модуль з 24в батареї на 12в з стабалізатором для розетки прикурювача. 25ампер. Для відводу тепла притулив радіатор до корпусу.



[DOSMOD]

Встановив колеса. Довелося спилювати шляпки саморізів бо чіплялося за колесо



[DOSMOD]

Починаю займатися електричною частиною.

Сьогодні перевірив чи буде працювати інвертор з відключеними дисплеями/вольтметрами - працює. В першому проєкті думав ставити від нього вольтметри на головну панель але вже не бачу сенсу. Напруга батареї є на дисплеї від бмс а вихідна паруга на дисплеї реле аторч.

Помітив, що на виходні інвертора світить індикатором дві фази... Підключив реле аторч. Як мінімум запустилося і напругу показало. Чи не буде проблем з реле? На ньому явно написано L і N. Фото кришки інвертора прикладаю.

Також на головну панель від інвертора перенесу два індикатора - робота і перевантаження. Світлодіод перевантаження пущу напряму на панель а от індикатор запуску скомбіную з кнопкою увімкнення. Кнопки з підсвіткою вже приїхали. Але є одне але. Кнопка і її підсвітка 12/24в а на світлодіод виходить 2,1в...
Зібрав на столі макетку. Взяв напругу з usb 5в і подав на понижуючий модуль де вивів 2,1в. Далі модуль підвищуючий, на ньому виставив 20в. Кнопка засвітилася. Чи нормальне рішення живити підсвітку кнопки через модуль? Макетка і сам модуль на фото.



[DOSMOD]

Майже доробив передню панель. Лишилося поставити сітки на вхідну вентиляцію, зробити ще один отвір під кнопку на кулера станції, вихід usb 140w та індикатор зарядки.



[DOSMOD]

Продовжую збірку станції. Приклеїв ось такі решітки на вентиляцію



[DOSMOD]

Продовжую збірку.
Встановив плату захисту. На ній є реле вмикання заряду. За змовченням реле розімкнуто і замикається по команді плати. Воно лише на 10 ампер і пускати струм через нього не варіант, зарядка видає 20а.
Спершу хотів просто замінити реле на більш потужне, але знайти таке важно. Плата на котушку реле видає лише 5в. Також реле має бути вище 20а щоб був запас. Таке у себе не знайшов, було тільки раніше замовлене з алі 24в 40а. Спробував припаяти перетворювач і підняти напругу. Він спрацюва, але як тільки підключаю реле напруга падала до 8в.. реле не працювало. Довелося перероблювати.
Як результат підключив зовнішнє реле, те саме 24в 40а. Внутрішнє на платі лишилося в якості "кнопки" подачи напруги на зовнішнє. А комутація від зарядки до батареї вже через зовнішнє. Для цієї схеми на платі довелося перерізати одну доріжку так як на одній лінії був плюс внутрішнього реле і відразу плюс живлення самої плати від батареї. По моїй схемі плюс батареї через реле плати ходити не повинен, там має бути плюс від зарядки і на виході підключення вже до зовнішнього.
Виходить задіяно буде два реле. Поки іншого варіанту не бачу.

Також перепаяв вихідні дроти з зарядки. Були на 2,4квадрати. Поставив на 4квадрати. Зробив виводи на вхід 220в. Вивів дроти на контрольний діод.



[RomanN]

Мабуть треба ще один такий модуль з реле для зниження струму зарядки до 3-5 А на фінальну стадію для кращого балансування.

На останній 1-1,5 В заряджання контакти реле розімкнуті і струм тече через паралельний резистор, який зменшує струм



[bulldozerbsg]

Також на головну панель від інвертора перенесу два індикатора - робота і перевантаження. Світлодіод перевантаження пущу напряму на панель а от індикатор запуску скомбіную з кнопкою увімкнення. Кнопки з підсвіткою вже приїхали. Але є одне але. Кнопка і її підсвітка 12/24в а на світлодіод виходить 2,1в...

В современных кнопках в качестве подсветки используют светодиод. А светодиоды требуют источник тока для своей работы, а не напряжения. Если на кнопке указано напряжение для подсветки то значит что внутри уже установлен токоограничивающий резистор для данного напряжения. Если до резистора можно добраться то можно заменить на подходящий под ваше напряжение.
Меряем ток в цепи подсветки при указанном напряжении и запоминаем его. Под полученный ток пересчитываем сопротивление для нового напряжения.



[DOSMOD]

і струм тече через паралельний резистор, який зменшує струм

А як саме пустити через такий резистор? Паралельно підключити до вхрду і виходу з основного реле? Як його підібрати?
По проєкту виділяв місце тільки під одну таку плату. Ще подумаю.

Если до резистора можно добраться то можно заменить на подходящий под ваше напряжение.

Кнопка монолітна, просто так не розібрати. І в ній схоже ще своя схема на підсвітку так як немає плюса і мінуса, тобто немає значення як підключати, так і так світить.



[RomanN]

Приблизно так :
Реле Balance розмикається на 3,45 В на комірку. Замикається на 3,4 В на комірку

Реле float підключено до модуля float ,налаштованого на напруги float.
Реле balance підключено до модуля balance ,налаштованого на напруги balance.

Припустимо, що на останні 1,6 В максимальний струм 10А : 1,6/10= 0,16 Ом резистор. Це приблизно. Потужність резистора 50W (запас).
Резистор підібрати для комфортного відпрацювання балансира бмс і щоб не занадто довго піднімалася напруга на батареї.

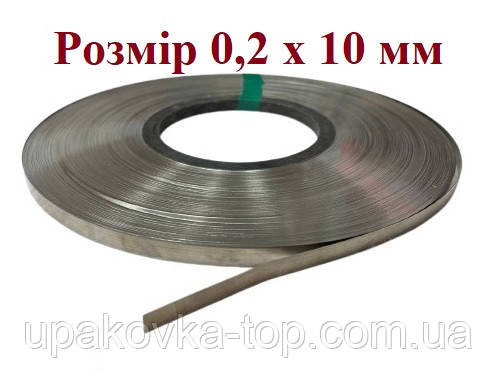

Припускаю, що можна зробити резистор з цієї стрічки:
По розрахунку
0,3 метри мають опір ≈0,16 Ом

ÐÑÑÑомова ÑÑÑÑÑка - 0,2Ñ10 мм змÑнний нагÑÑÐ²Ð°Ñ Ð´Ð»Ñ Ð·Ð²Ð°ÑÑваÑа Ð¥20Ð80, ÑÑна: 168 â´, кÑпиÑи на Prom.ua

ÐамовиÑи ÐÑÑÑомова ÑÑÑÑÑка - 0,2Ñ10 мм змÑнний нагÑÑÐ²Ð°Ñ Ð´Ð»Ñ Ð·Ð²Ð°ÑÑваÑа Ð¥20Ð80 в УкÑаÑÐ½Ñ Ð½Ð° маÑкеÑплейÑÑ Prom.ua. ЦÑна: 168 â´. ÐÑодавеÑÑ: Упаковка Топ. ФоÑо, ÑаÑакÑеÑиÑÑики Ñа вÑдгÑки

prom.ua

Можливо паралельно декілька стрічок на радіаторі для тепловіддачі
