Гібридні інвертори SRNE - відгуки власників, корисна інформація

[Alex Ukraine]

В цих "шикарних даних" може є згадка про допустимий струм МППТ? 18-24-28А?

Та як би ж було...



[sanyas15]

Та як би ж було...

А на шильдику інвертора що вказано?



[Alex Ukraine]

А на шильдику інвертора що вказано?



[sanyas15]

Ну так на шильдику ж вказано - 40А!!!



[Alex Ukraine]

Ну так на шильдику ж вказано - 40А!!!

Ок, розібралися з параметрами інвертора.
Які моделі панелей порадите?



[shpion]

Ок, розібралися з параметрами інвертора.
Які моделі панелей порадите?

та любі, які подобаються і підходять по параметрах і ціні.



[Плебей]

Ок, розібралися з параметрами інвертора.
Які моделі панелей порадите?

Я останні панелі, що ставив у допоміжний стрінг на захід, брав LR5-54HTH-435M, LONGi. Тому, що вони були дешеві у порівнянні з іншими на 400 - 430 Вт, ще й можна було оформити оплату частинами.
У вашому випадку можна підключити чотири панелі на 400-450 Вт, з'єднані послідовно-паралельно 2 по 2, максимальний струм буде в районі 28А, а напруга десь в районі 60В. Але треба брати сонячний кабель перетином не менше 6 квадратів, бо струм під 30А.



[sanyas15]

Які моделі панелей порадите?

Шукайте панелі 400-450Вт з напругою х.х. 48-50в.



[Karl]

Шукайте панелі 400-450Вт з напругою х.х. 48-50в.

Хіба такі є? Зараз продаються панелі умовно кажучи двох форматів:
20кілограмові на 400-450Вт, хх 40В
30кілограмові на 550-600Вт, хх 50В



[Alex Ukraine]

Хіба такі є? Зараз продаються панелі умовно кажучи двох форматів:
20кілограмові на 400-450Вт, хх 40В
30кілограмові на 550-600Вт, хх 50В

Підтримую запитання. Годинне "вивчення ринку" дало такі ж результати



[va59]

Ну так на шильдику ж вказано - 40А!!!

Так тут і є питання.40А,1600Вт,108В.
108 х 40 = 4320Вт Чому 1600Вт ? Є панелі по струму та напрузі чудово підійшли б,але незразумілі для мене 1600Вт.....
На алі теж відповіли що P = UA це так і є,але не в цьому випадку.Запитував у админа форуму в ютуб,така сама відповідь,раз написано то так треба і робити. Як інвертер вираховує? Я би ці поставив , не можу відпавідь знайти.

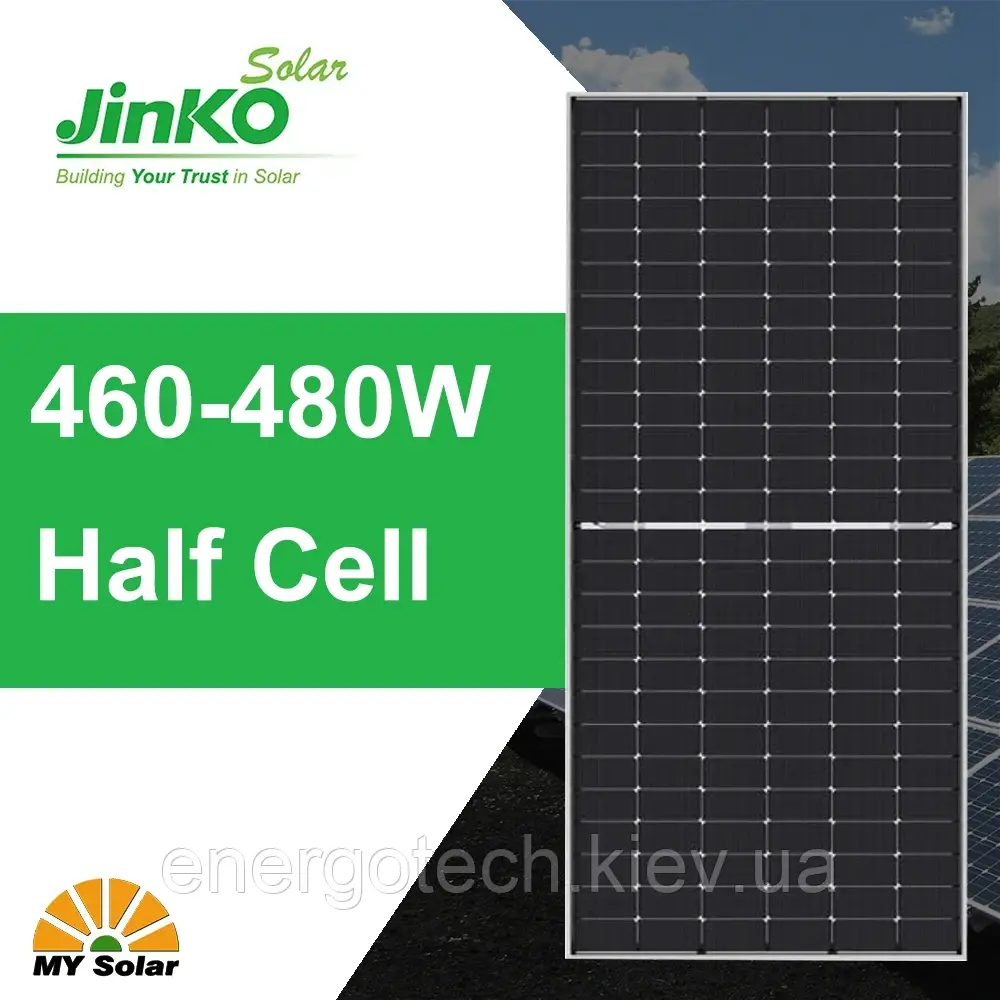

ÐÑпиÑÑ Ð¡Ð¾Ð½ÑÑна Ð¿Ð°Ð½ÐµÐ»Ñ Jinko Solar 480W JKM480N-60HL4-V N-Type: пÑодажа в УкÑаине Ð¾Ñ "ТÐÐ ÐÐÐÐ ÐÐТÐÐ¥ÐÐÐÐÐÐÐ"

ÐÑпиÑÑ Ð¡Ð¾Ð½ÑÑна Ð¿Ð°Ð½ÐµÐ»Ñ Jinko Solar 480W JKM480N-60HL4-V N-Type. ÐодÑÐ¾Ð±Ð½Ð°Ñ Ð¸Ð½ÑоÑмаÑÐ¸Ñ Ð¾ ÑоваÑе/ÑÑлÑге и поÑÑавÑике. Цена и ÑÑÐ»Ð¾Ð²Ð¸Ñ Ð¿Ð¾ÑÑавки

energotech.kiev.ua

Сонячна панель Trina Solar TSM-DE19R 575 W

Сонячна панель Trina Solar TSM-DE19R 575 W – ефективне рішення для генерації енергії, потужністю 575 Вт, з високою продуктивністю і довговічністю.

yourenergy.com.ua



[Плебей]

Так тут і є питання.40А,1600Вт,108В.
108 х 40 = 4320Вт Чому 1600Вт ? Є панелі по струму та напрузі чудово підійшли б,але незразумілі для мене 1600Вт.....

Тому що силова частина МРРТ-перетворювача цього інвертора розрахована на максимальну потужність 1600 Вт і більше цієї потужності він не може передати в мережу або на зарядку акумулятора. А 108 вольт - це максимально допустима напруга на вході PV, якщо буде вище, вхід може бути пошкодженій, навіть при при відсутності струму. Так само 40А - максимальний струм по цьому входу, який теж не можна перевищувати.
Тобто, якщо повісити на вхід PV цього інвертора сумісний по максимальним напрузі та струму стрінг панелей сумарною потужністю наприклад 2400 Вт, MPPT-контролер візьме від цих панелей рівно стільки струму, скільки потрібно для отримання 1600 Вт потужності, ніяк не більше.



[Alex Ukraine]

Тому що силова частина МРРТ-перетворювача цього інвертора розрахована на максимальну потужність 1600 Вт і більше цієї потужності він не може передати в мережу або на зарядку акумулятора. А 108 вольт - це максимально допустима напруга на вході PV, якщо буде вище, вхід може бути пошкодженій, навіть при при відсутності струму. Так само 40А - максимальний струм по цьому входу, який теж не можна перевищувати.
Тобто, якщо повісити на вхід PV цього інвертора сумісний по максимальним напрузі та струму стрінг панелей сумарною потужністю наприклад 2400 Вт, MPPT-контролер візьме від цих панелей рівно стільки струму, скільки потрібно для отримання 1600 Вт потужності, ніяк не більше.

Ооо, оце вже більш зрозуміло, що потужність панелей може бути і більшою, всеодно більше 1600Вт він не видасть, і при цьому не вийде з ладу. А те що потрібно дотримуватися (не перевищувати) дозволеного максимального струму і напруги - це зрозуміло апріорі.



[va59]

Тому що силова частина МРРТ-перетворювача цього інвертора розрахована на максимальну потужність 1600 Вт і більше цієї потужності він не може передати в мережу або на зарядку акумулятора. А 108 вольт - це максимально допустима напруга на вході PV, якщо буде вище, вхід може бути пошкодженій, навіть при при відсутності струму. Так само 40А - максимальний струм по цьому входу, який теж не можна перевищувати.
Тобто, якщо повісити на вхід PV цього інвертора сумісний по максимальним напрузі та струму стрінг панелей сумарною потужністю наприклад 2400 Вт, MPPT-контролер візьме від цих панелей рівно стільки струму, скільки потрібно для отримання 1600 Вт потужності, ніяк не більше.

Якщо ві впевнені,то це саме та відповідь що мені була потрібна. Я розумів що ,,силова частина МРРТ-перетворювача цього інвертора розрахована на максимальну потужність 1600 Вт і більше цієї потужності він не може передати в мережу або на зарядку акумулятора." Але в мануалі пропускна можливість від PV 1400Вт,а максімальне поле 1600Вт . І це вводило мене в ступор. Тобто проблема с вибором панелей вирішена. 2,чи 2,4кВт с запасом,а 1600 на виході мені достатньо.



[Плебей]

2,чи 2,4кВт с запасом,а 1600 на виході мені достатньо.

Як на мене, 4 панелі на 440 - 465 Вт довжиною до 1,8 метра буде оптимально. Підключивши їх послідовно-паралельно, ви будете мати за умови ідеального освітлення до 28А та 67В, що вже більше 1800 Вт. Тут вже нікуди додавати панелі, бо додавши в паралель ще одну ланку з двох послідовно з'єднаних паналей, ви вилезете за 40А, а дві паралельні ланки по три послідовні панелі видадуть без навантаження більше108 вольт, що неприпустимо.
Панелі на 580+ Вт, довжиною під 2,3 метри та вагою 30 кг, я б осерегся ставити на дах. Бо, як на мене, 4 точки кріплення для них замало, а робити шість - це невиправдані витрати на кріплення, які ще й складніше буде вирівнювати в одній площині.



[va59]

Підтримую запитання. Годинне "вивчення ринку" дало такі ж результати

Як на мене, 4 панелі на 440 - 465 Вт довжиною до 1,8 метра буде оптимально. Підключивши їх послідовно-паралельно, ви будете мати за умови ідеального освітлення до 28А та 67В, що вже більше 1800 Вт. Тут вже нікуди додавати панелі, бо додавши в паралель ще одну ланку з двох послідовно з'єднаних паналей, ви вилезете за 40А, а дві паралельні ланки по три послідовні панелі видадуть без навантаження більше108 вольт, що неприпустимо.
Панелі на 580+ Вт, довжиною під 2,3 метри та вагою 30 кг, я б осерегся ставити на дах. Бо, як на мене, 4 точки кріплення для них замало, а робити шість - це невиправдані витрати на кріплення, які ще й складніше буде вирівнювати в одній площині.

Так,я розумію.Буду шукати щоб напруга максимально можлива була.



[va59]

Так,я розумію.Буду шукати щоб напруга максимально можлива була.

ÐÑпиÑÑ Ð¡Ð¾Ð½ÑÑна Ð¿Ð°Ð½ÐµÐ»Ñ Jinko Solar 480W JKM480N-60HL4-V N-Type: пÑодажа в УкÑаине Ð¾Ñ "ТÐÐ ÐÐÐÐ ÐÐТÐÐ¥ÐÐÐÐÐÐÐ"

ÐÑпиÑÑ Ð¡Ð¾Ð½ÑÑна Ð¿Ð°Ð½ÐµÐ»Ñ Jinko Solar 480W JKM480N-60HL4-V N-Type. ÐодÑÐ¾Ð±Ð½Ð°Ñ Ð¸Ð½ÑоÑмаÑÐ¸Ñ Ð¾ ÑоваÑе/ÑÑлÑге и поÑÑавÑике. Цена и ÑÑÐ»Ð¾Ð²Ð¸Ñ Ð¿Ð¾ÑÑавки

energotech.kiev.ua



[Adred]

Так,я розумію.Буду шукати щоб напруга максимально можлива була.

У Тріни саме такі є. https://altpower.com.ua/product/son...N6UkAnbvZQjTWYRWzkObPVrm9RF_MbWjjcybZu9izLrVt
